ThinkPad X201iにLTEモジュールSierra Wireless EM7330を取り付ける。

あれ？最近こういうタイトルつけた記事書いたような・・・。
そんなわけで秋葉原のジャンク通りでみつけてしまったEM7330(500円/保証なし/返品不可)をX201iへ取り付けできるのか試してみたメモ。

Sierra Wireless EM7330 は日本国内ですとLTE band (FDD) B1/B19/B21、3G band（HSPA+）B1/B5/B6/B19が使えるdocomo一択になります。
(B3が使えないので都市部には不利…。でも電車や移動中つかえるかもね！）

ということで、X201iへ取り付けるのはこのカードの他にあと2つ部材が必要です。
・M.2（NGFF） to mini PCI express カード (Amazonで1,680円くらい)
・MHF4規格のアンテナケーブル(Amazonで980円くらい)

X201iへ取り付ける前に、mini PCI express カードの20ピンを、逸般の誤家庭にあるカプトンテープなどを貼り付けてマスクしておきます。
(*1 X270のときのような、usbpid,usbvidを変える必要はありません。というか変更できませんでした。)

(*1 2021/1/5追記)———————-
調べたところ、UDPIDというコマンドで設定が可能のようでした。お詫びし追記させていただきます。

1) AT!OPENLOCK?コマンドを入れてコードを表示させる
2) 表示されたコードをsierrakeygen.pyを使用してresponse codeを表示させる
3) 表示されたresponse codeを入力する
4) AT!UDPID= にてAPP/BOOTのUSBPIDを入れる


$ sudo screen /dev/ttyUSB2 38400
AT!OPENLOCK?
71E8AAAAAAAABBBB
OK

(別ターミナルにて)
$ ./sierrakeygen.py -l 71E8AAAAAAAABBBB -d MDM9x15
Running self-test ...
PASSED!
AT!OPENLOCK="215BACCCCDDDDEEF"
OK

(元のscreenターミナルに戻って)
AT!OPENLOCK="215BACCCCDDDDEEF"
OK
AT!SETCND=A710
OK

AT!ENTERCND="A710"
AT!UDPID=9079,9078
AT!CUSTOM="FASTENUMEN",2
AT!PCOFFEN=2
AT!RESET

上記を実施すると、実はThinkPad X270やX260でもEM7330が使えたり。
————————————

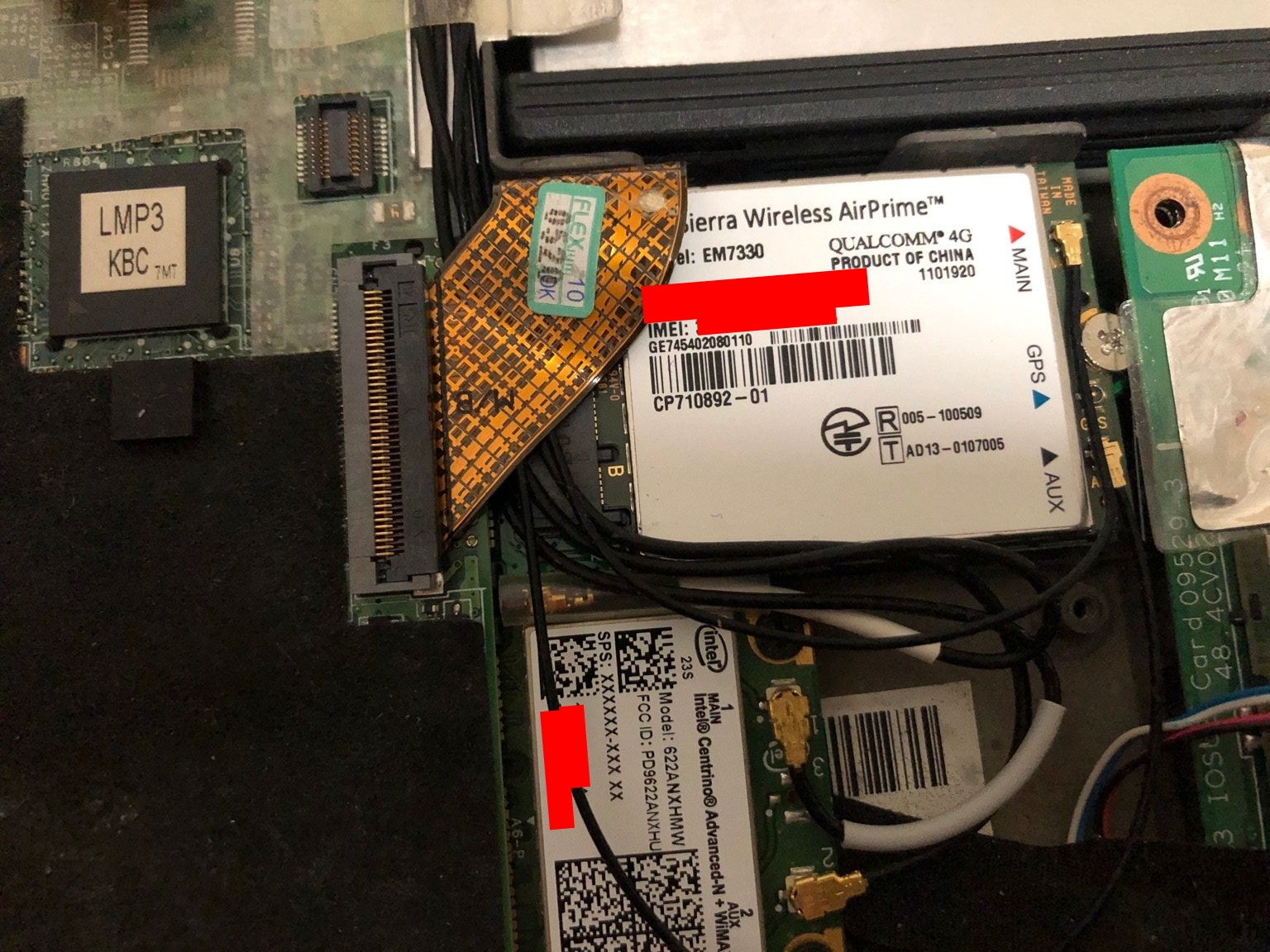

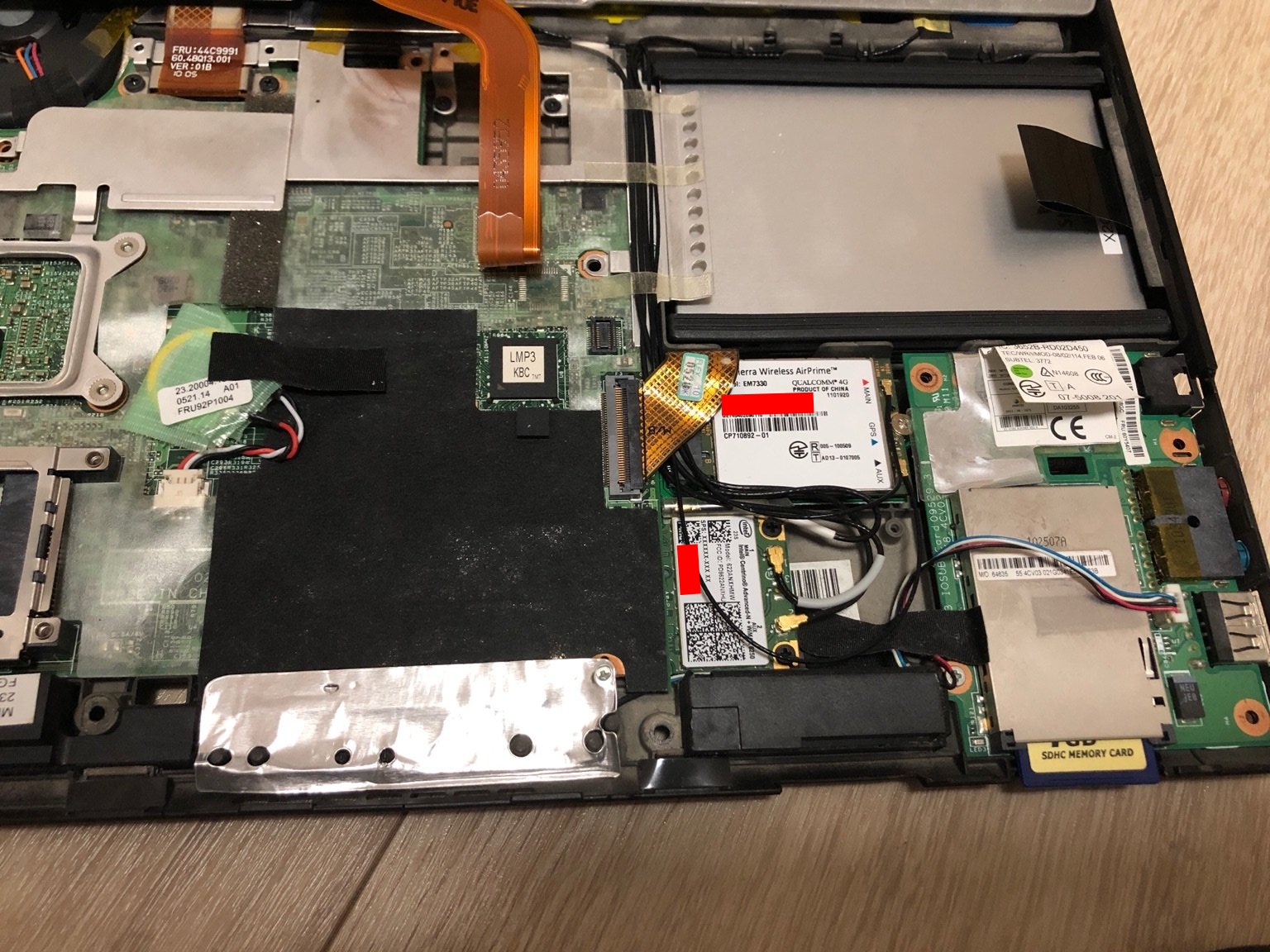

いざ、取り付けてみるとこのような感じです。

元々内蔵していたWLANカードのアンテナがカオスですが、うまく最寄のガイドに沿ってアンテナケーブルを取り付けます。

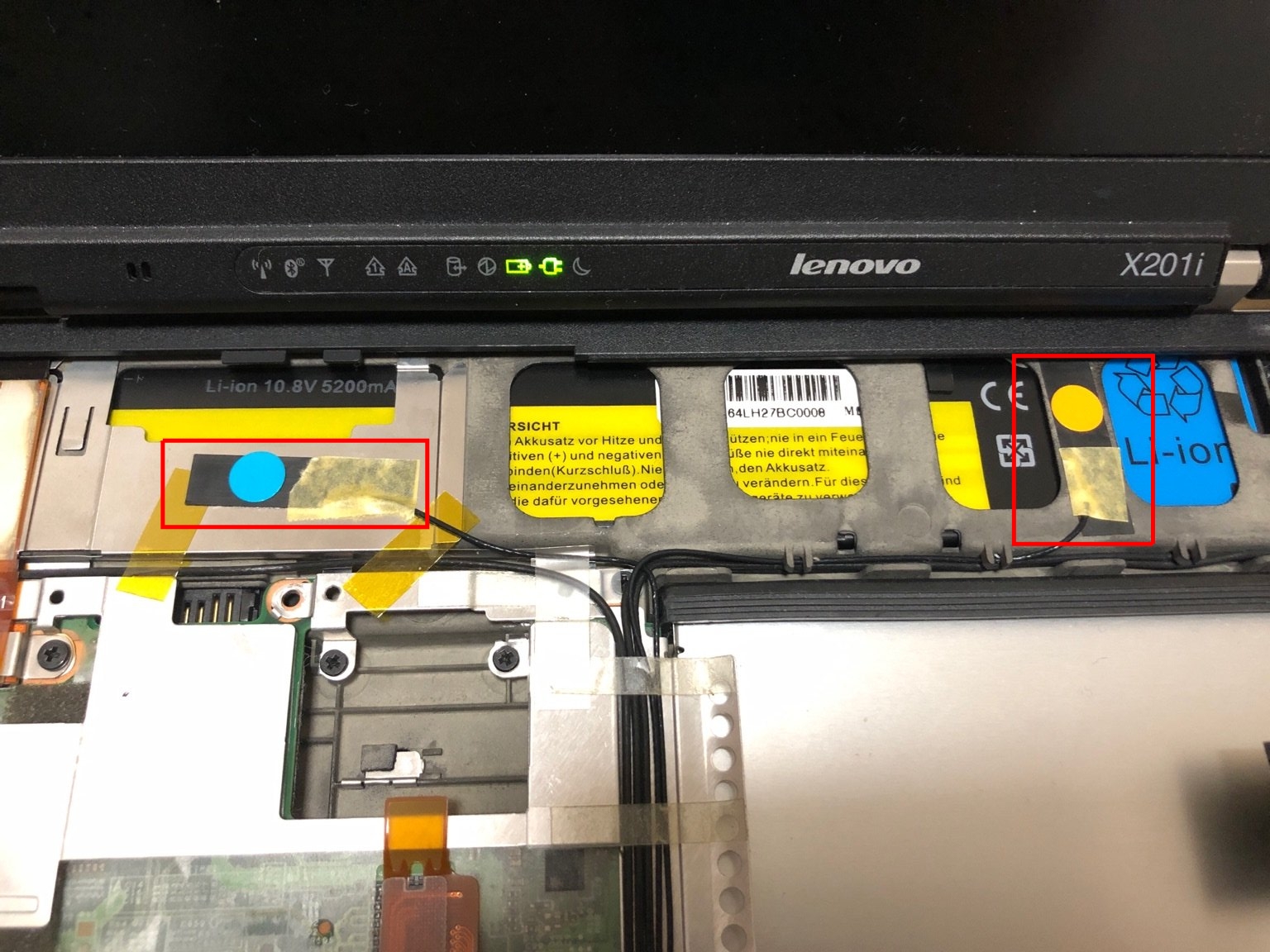

アンテナ…。うん。用意したのは短かったんだよね。。。。ということで、さしつかえなさそう…なところ（赤枠部分）に貼り付けます。

このX201iには本体のバッテリを外すとSIMスロットがあるので、そこにOCNモバイルのを差してあげると正しくSIMを認識しました。

一応、Windows10Proではドライバを自動で読み込み、APNを設定すれば接続できました。
CentOS8でも、ModemManagerで認識できて、NetworkManagerでWWANとして接続できました。
LTEでもBAND19で繋がっているようで、HSDPAでも時折つながっているようでした。

mmcliの結果はこちら。

$ mmcli -m 0
  --------------------------------
  General  |            dbus path: /org/freedesktop/ModemManager1/Modem/0
           |            device id: ****************************************
  --------------------------------
  Hardware |         manufacturer: Sierra Wireless, Incorporated
           |                model: EM7330
           |    firmware revision: SWI9X15C_05.05.63.00
           |         h/w revision: EM7330
           |            supported: gsm-umts, lte
           |              current: gsm-umts, lte
           |         equipment id: ********************
  --------------------------------
  System   |               device: /sys/devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.4
           |              drivers: qcserial, cdc_mbim
           |               plugin: Sierra
           |         primary port: cdc-wdm0
           |                ports: ttyUSB0 (qcdm), ttyUSB2 (at), cdc-wdm0 (mbim),
           |                       wwp0***********(net)
  --------------------------------
  Numbers  |                  own: ***********
  --------------------------------
  Status   |       unlock retries: sim-pin2 (3)
           |                state: connected
           |          power state: on
           |          access tech: lte
           |       signal quality: 67% (recent)
  --------------------------------
  Modes    |            supported: allowed: 2g; preferred: none
           |                       allowed: 3g; preferred: none
           |                       allowed: 4g; preferred: none
           |                       allowed: 2g, 3g; preferred: 3g
           |                       allowed: 2g, 3g; preferred: 2g
           |                       allowed: 2g, 4g; preferred: 4g
           |                       allowed: 2g, 4g; preferred: 2g
           |                       allowed: 3g, 4g; preferred: 3g
           |                       allowed: 3g, 4g; preferred: 4g
           |                       allowed: 2g, 3g, 4g; preferred: 4g
           |                       allowed: 2g, 3g, 4g; preferred: 3g
           |                       allowed: 2g, 3g, 4g; preferred: 2g
           |              current: allowed: 2g, 3g, 4g; preferred: 4g
  --------------------------------
  Bands    |            supported: egsm, dcs, pcs, g850, utran-1, utran-6, utran-5, eutran-1,
           |                       eutran-19, eutran-21, utran-19
           |              current: egsm, dcs, pcs, g850, utran-1, utran-6, utran-5, eutran-1,
           |                       eutran-19, eutran-21, utran-19
  --------------------------------
  IP       |            supported: ipv4, ipv6, ipv4v6
  --------------------------------
  3GPP     |                 imei: ********************
           |        enabled locks: fixed-dialing, net-pers
           |          operator id: 44010
           |        operator name: NTT DOCOMO
           |         registration: home
  --------------------------------
  3GPP EPS | ue mode of operation: csps-2
  --------------------------------
  SIM      |            dbus path: /org/freedesktop/ModemManager1/SIM/0
  --------------------------------
  Bearer   |            dbus path: /org/freedesktop/ModemManager1/Bearer/0

キーボード下にアンテナ置いたのに、まぁまぁいい感度で入ってました。

さて。

この時代にX201iをWWAN対応したところで、意味はあるのか。
いや、きっといつかドヤ顔でこのX201iをカフェや電車のなかで開いている自分がいるに違いない。
まぁ…無いわw

過去にCMOSバッテリが切れて電源が入らなくなったこともありましたが、壊れるまでサブとして使ってみます。
